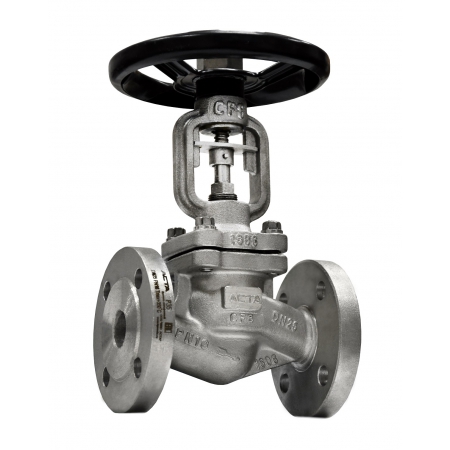

Вентиль запорный сильфонный АСТА серии В343 в Томске

Конструкция и ключевые особенности
Вентиль серии В343 представляет собой вершину линейки сильфонных вентилей АСТА. Его главная отличительная черта – цельносварной корпус и крышка из нержавеющей стали. В отличие от фланцевых или шпилечных соединений, эта технология исключает любые потенциальные точки утечки по линии разъема корпуса.

Сердце изделия – двойная защита:

Сильфонный узел: Обеспечивает абсолютную герметичность (нулевую эмиссию) по шпинделю, изолируя его от рабочей среды и внешней атмосферы.

Сварной корпус: Гарантирует монолитность и целостность основной конструкции, что критически важно для работы под высоким давлением, в глубоком вакууме или с особо опасными средами, где недопустимы даже минимальные просачивания.

Эта конструкция обеспечивает максимально возможный уровень целостности и гигиеничности внутренней полости, что соответствует строгим требованиям стандартов ASME BPE (для фармацевтики) и EHEDG (для пищевой промышленности).

Преимущества вентиля АСТА В343
Максимальная герметичность: Цельносварной корпус в сочетании с сильфонным уплотнением шпинделя обеспечивает двойную гарантию от любых утечек.

Высочайшая коррозионная стойкость: Исполнение из нержавеющих сталей марок AISI 316L или 304L обеспечивает устойчивость к широкому спектру агрессивных химических сред, включая кислоты, щелочи и хлориды.

Идеальная гигиеничность: Отсутствие зазоров, полостей и резьбовых соединений внутри корпуса предотвращает накопление продукта, облегчает очистку (CIP) и стерилизацию (SIP).

Надежность в экстремальных условиях: Рассчитан на работу в широком диапазоне температур – от криогенных (-196°C) до высоких (+450°C) – и давлений.

Долгий срок службы: Премиальные материалы и конструкция сводят к минимуму затраты на обслуживание и замену.

Область применения
Фармацевтическая и биотехнологическая промышленность: Критические технологические линии, реакторы, системы очистки (WFI – вода для инъекций), где обязательны стерильность и валидация.

Пищевая промышленность высокого уровня: Производства, требующие асептических условий, линии розлива, технологические процессы с активными средами.

Химическая промышленность: Работа с особо агрессивными, токсичными или пирофорными веществами, где недопустимы риски.

Полупроводниковая промышленность: Системы с высокочистыми химикатами и газами.

Криогенная техника: Трубопроводы для сжиженных газов (кислород, азот, аргон).

Технические характеристики
Тип: Вентиль запорный, прямоточный/проходной, сильфонный, со сварным корпусом.

Серия: АСТА В343.

Материал корпуса и крышки: Нержавеющая сталь AISI 316L, 304L. Все сварные швы выполняются в защитной среде (TIG-сварка).

Материал сильфона: Нержавеющая сталь.

Присоединение к трубопроводу: Приварные патрубки (под приварку) – для создания неразъемного соединения. Возможны также гигиенические фланцы (DIN, SMS, Tri-Clamp) в сварном исполнении.

Условный проход (Ду): От 6 мм (1/4") до 50 мм (2") для сварных соединений.

Номинальное давление (PN): PN16, PN25, PN40, PN63.

Рабочая температура: От -196°C до +450°C (в зависимости от исполнения уплотнений).

Рабочая среда: Агрессивные химические жидкости и газы, высокочистые и стерильные среды, криогенные жидкости, пищевые продукты.

Класс чистоты поверхности: Возможно исполнение с электрополировкой (EP) внутренних поверхностей.

Сравнение с другими сериями АСТА
В343 vs В333: В343 – это сварная конструкция премиум-класса для максимальных требований по герметичности и гигиене. В333 – фланцевая конструкция, более универсальная и ремонтопригодная для широкого круга задач.

В343 vs В313/В323: В343 предназначен для особых условий, где целостность и материал корпуса являются критичными. В313/В323 – это надежные промышленные решения для пара, воды и общей химии.

Монтаж и эксплуатация
Монтаж вентилей серии В343 требует квалификации, так как выполняется методом сварки (TIG) встык к трубопроводу. Перед сваркой необходима тщательная подготовка и обезжиривание стыкуемых поверхностей. Эксплуатация требует соблюдения паспортных параметров по среде, температуре и давлению. Вентиль не предназначен для регулирования расхода.

Заключение
Вентиль запорный сильфонный АСТА В343 – это выбор для тех случаев, где на первое место выходят безопасность, чистота процесса и абсолютная надежность. Он представляет собой инвестицию в бесперебойность критически важных технологических линий.

Для заказа и консультации по серии В343 обратитесь к специалистам ООО «Вордер» для подготовки индивидуального технико-коммерческого предложения.
