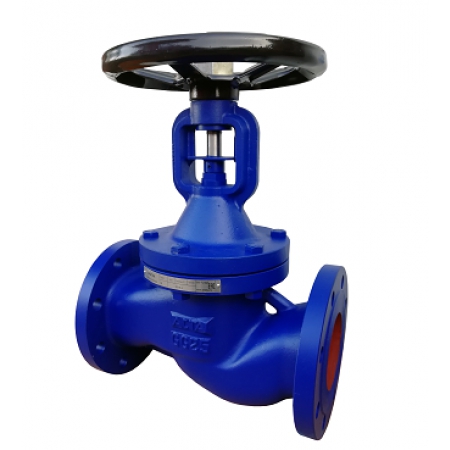

Вентиль запорный сильфонный АСТА В313 в Томске

Конструкция, принцип действия и ключевое отличие

Вентиль АСТА В313, как и модель В323, относится к сильфонной запорной арматуре с невыдвижным шпинделем и ручным управлением (маховым колесом). Запорным элементом является клин.

Главное отличие АСТА В313 от В323: Материал корпуса. Вентиль В313 имеет корпус и крышку из серого чугуна СЧ20. Это определяет его основную область применения – высокотемпературные, но неагрессивные среды (вода, пар, конденсат), где не требуется высокая ударная вязкость ковкого чугуна.

Принцип работы сильфонного узла: Шпиндель герметично изолирован от окружающей среды с помощью сильфона – гофрированной оболочки. Один её конец приварен к шпинделю, другой – к корпусу вентиля. При открытии/закрытии сильфон сжимается или растягивается, обеспечивая абсолютную герметичность.

Преимущества вентиля АСТА В313:

Идеален для пара и горячей воды: Сильфонное уплотнение не теряет герметичности при циклических температурных нагрузках, в отличие от сальниковой набивки, которая может «подгорать».

Нулевая эмиссия: Полное отсутствие утечек рабочей среды по шпинделю наружу. Повышает безопасность и экономичность (сохраняет теплоноситель).

Снижение эксплуатационных затрат: Не требует обслуживания сальника (подтяжки, замены набивки).

Надежность и долгий срок службы: Прочный чугунный корпус и коррозионностойкий сильфон обеспечивают работу в тяжелых условиях.

Оптимальное решение для модернизации: Прямая замена стандартных сальниковых вентилей на трубопроводах пара и горячей воды для повышения надежности.

Область применения:

Системы теплоснабжения: Магистральные и распределительные сети горячего водоснабжения и отопления (ТЭЦ, котельные, ЦТП, ИТП).

Паропроводы: Технологические и отопительные линии с насыщенным паром.

Промышленные предприятия: Трубопроводы с высокотемпературными жидкостями и теплоносителями.

Объекты, где недопустимы потери теплоносителя из-за утечек по сальнику.

Технические характеристики:

Тип: Вентиль запорный, клиновой, сильфонный, фланцевый

Модель: АСТА В313

Производитель: АСТА (Россия)

Управление: Ручное (маховик)

Материал корпуса и крышки: Серый чугун СЧ20 (основное отличие от В323)

Сильфон: Нержавеющая сталь (например, 12Х18Н10Т)

Шпиндель: Сталь

Присоединение: Фланцевое по ГОСТ 12815-80

Условный проход (Ду): Ду 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150 мм

Условное давление (Ру): Ру 16

Рабочая температура: До +350°C (для паровых систем)

Рабочая среда: Вода, пар, конденсат, термомасла (неагрессивные высокотемпературные среды).

Сравнение с другими моделями АСТА:

В313 vs В113 (сальниковый): В313 не имеет утечек по шпинделю, не требует обслуживания сальника, лучше подходит для пара.

В313 vs В323 (сильфонный): В313 (серый чугун) – для высокотемпературных неагрессивных сред (пар, вода). В323 (ковкий чугун) – для агрессивных, криогенных и ударных нагрузок.

Монтаж и эксплуатация:

Монтаж на ответные фланцы трубопровода с прокладкой.

Обязательное соблюдение направления потока (стрелка на корпусе).

Не использовать для регулирования расхода.

Защищать сильфонный узел от механических повреждений и коррозионных сред, для которых он не предназначен.

Устали от постоянной подтяжки сальников на паровых линиях?
Модернизируйте узлы подключения с помощью сильфонных вентилей АСТА В313. ООО «Вордер» поставляет полный размерный ряд арматуры АСТА для энергетики и ЖКХ.

Наши условия поставки:
✔ Поставки от производителя с гарантией завода.
✔ Техническое сопровождение: поможем подобрать аналог или оптимальное решение.
✔ Наличие на складе популярных типоразмеров (Ду 25-100).
✔ Отгрузка в кратчайшие сроки как крупного, так и мелкого опта.

Для корректного подбора вентиля В313 укажите в запросе параметры вашей среды (температура, давление) и диаметр трубопровода.
